乐视MAX 70【8064平台】图象有干扰线,其他功能正常

2016-12-29 13:54| 发布者: 虹舞电子| 查看: 385| 评论: 0

分析检修

整机通电有图象和声音,屏幕图像有干扰线现象,先进入工厂模式恢复出厂设置及采用强制升级测试均无效说明故障与系统软件及设置无关,

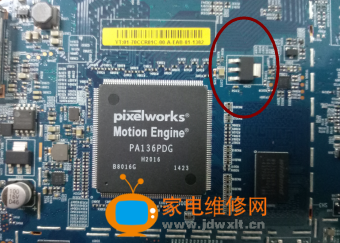

检修时先用万用表测量屏逻辑板的供电电压12V正常,试代用屏逻辑板故障未排除.再测式主板图像信号处理集成块U3001(PA136PDG)的相关供电引脚,发现C3104(3.3VL)稳压块输入端电压为5.0V,输出端电压为2.7V左右变动,且触摸到C3104(3.3VL)稳压块的温升很高.怀疑C3104(3.3VL)稳压块的性能不良,代换C3104(3.3VL)稳压块后再测输出端为稳定的3.3V.故障排除.
