（履历谈）液晶电视逻辑版故障征象 征象与检验

老橡树1

液晶电视和CRT电视在各部门电路上根本原理是一样的，只是有一部门检验职员对液晶电视的逻辑板不相识，检补缀论与思绪还没有更新。碰到故障征象的液晶电视不敢检验，一筹莫展，有好赚的钱赚不了。实在液晶电视逻辑板，除了液晶屏LVDS 步伐出故障征象外，别的故障征象还是好检验的。以是针对论坛中网友对逻辑版标题标迷惑，去掉繁琐的内容，用普通易懂的语言把液晶电视逻辑板检验思绪发表到论坛上，与网友共享。

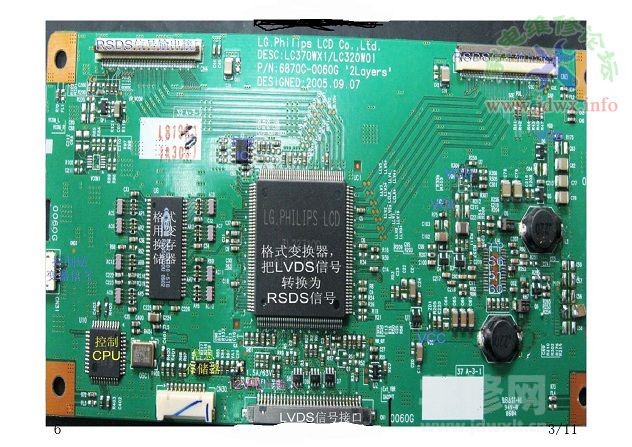

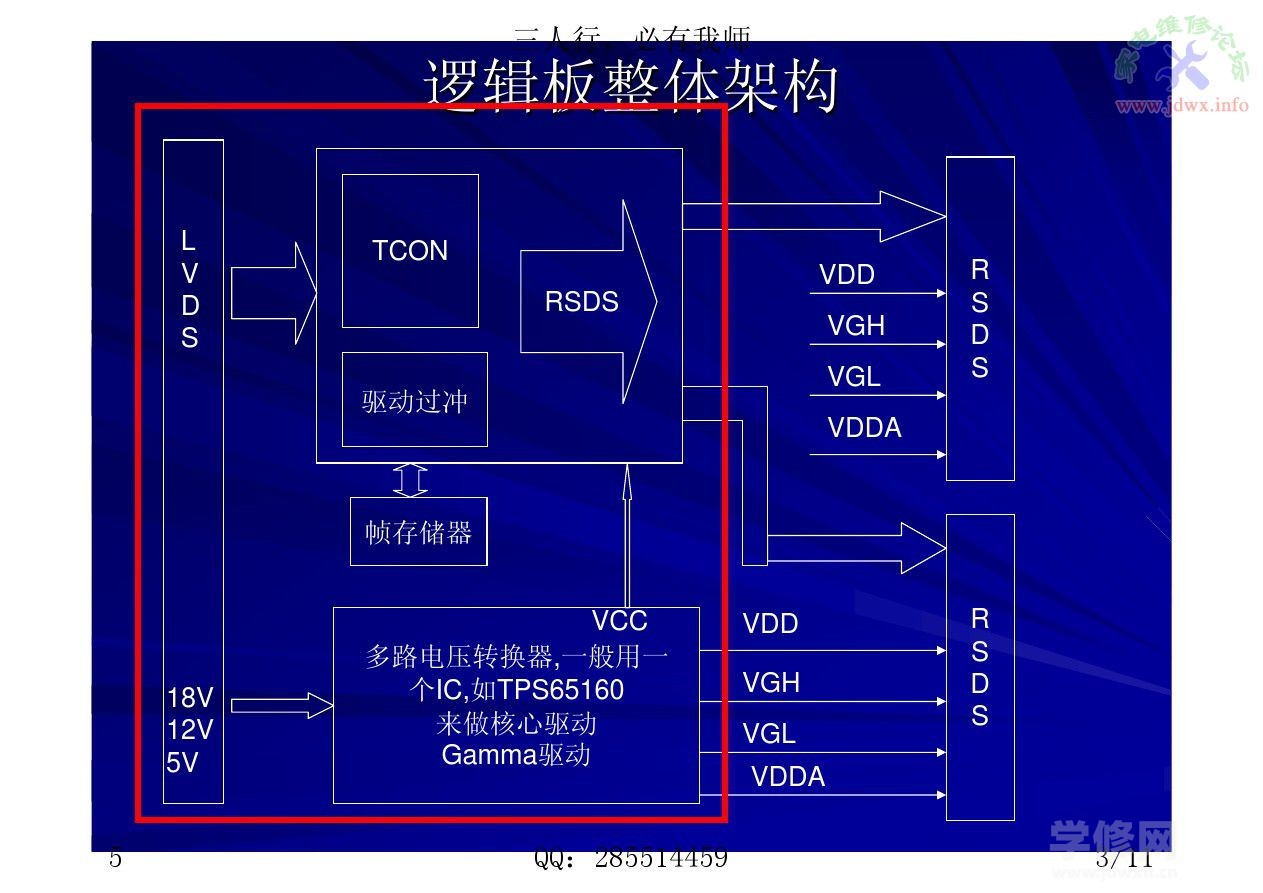

    逻辑板是由屏厂家和屏配套提供的，逻辑板也叫:屏驱动板,中央控制板，TCON板。逻辑板的作用是把数字板送来的LVDS输入信号，（输入信号包罗RGB数据信号、时钟信号和控制信号三大类。）通过逻辑板处理处罚后，LVDS信号把以并行方式输入的TTL电平RGB数据信号转换成能驱动液晶屏的LVDS信号后，直接送往液晶面板侧的LVDS汲取芯片，驱动液晶屏体现图像 。
    我们在检验逻辑版时，可以测试上屏电源，5V或12V看屏型号而定。再测试LVDS输出接口上的电源看静态和动态两种环境是否变革，若稳定革根本可判断在逻辑板上出现故障征象，（丈量时要用指针万用表，可以看到表针有轻微的抖动，一样寻常在1.2V左右），有条件的话拿一块一样的逻辑板举行代换最为可靠，只要格式和上屏电源一样都可以代换，以便我们找到 确认故障征象点。
    从数字板到逻辑板的LVDS线都有肯定规律，边上赤色的是电源正极，黑线一样寻常为电源负极，绞在一起的是LVDS信号线，（4对——单6位；5对——单8位；8对——双6位；10对——双8位），如今有的逻辑板和屏是连在一起的，称之X+C一体式，一样寻常为32寸以下屏，32寸以上屏一样寻常由X+C分离式构成（小屏紧张是由本钱综合思量）由于技能和精密特点一样寻常不好检验 ，如果原理吃透，加上焊接技能过硬，检验逻辑板也不是神话！
    逻辑板的破坏会造成屏不能正常体现图像，固然也没有菜单体现，但按键和遥控是起作用的（记着这一点），屏幕垂直方向有断续的彩色线条，也无字符（这一点也很紧张）。
    逻辑板与屏毗连线打仗不良的花屏中央图像混合很多微小的彩点，可以插拔线来确认；
    逻辑板与屏都可引起图像花屏，但是逻辑板的花屏与屏产生的花屏是有区别的，逻辑板的花屏体现为上下有规则的花屏，我们可以改变信号源或改变4:3模式来确认。

下面是快速判断液晶电视逻辑板电路有故障征象的方法：
（1）检测逻辑板上，由数字图像处理处罚电路送来的输入视频信号波型是否正常，如有正常的波型输入，分析前面的数字图像处理处罚电路工作正常。
（2）检测逻辑板上由电源输入的电源是否正常，若输入电源正常，分析电源供电电路工作正常。
（3）检测逻辑板上屏线接口输出的液晶屏驱动信号波型是否正常，若无正常的液晶屏驱动信号波型输出，则有大概是逻辑板电路有故障征象。

下面是常见故障征象征象和检验思绪：
　  故障征象征象1：无图像。
　　
　　分析检验：此类故障征象多为逻辑板无供电电源所致。由于屏制造过程差异，一样寻常26英寸及其以上的屏在逻辑板没有供电电源时会黑屏，由于此时背光灯亮，偶然会体现为灰屏；26英寸以下的屏通常体现为白屏。
　　
　　实修时应起首查抄逻辑板的供电电源是否正常。若电源正常，分析信号板的供电电路工作正常，这时查抄逻辑板上的保险是否熔断。若保险熔断，在确认后级无短路的环境下，可更换保险电阻一试。若无电源或电源偏低，这时可拔下逻辑板的上屏线插头，再测信号板送出的上屏电源是否正常，若正常，则表明逻辑板上有短路故障征象，否则标题在信号板上。
　　
　　故障征象征象2：有图像，但图像彩色或对比度非常。
　　
　　分析检验：丈量逻辑板处的数据信号是否正常，如有条件可用示波器举行丈量。由于实际所测波形不很清晰，为了判断，可拔下闭门路，即在无信号输入时，再次丈量其波形，如许通过对比来判断有无数据信号。若没有示波器，可采取丈量直流电源的方法来大抵判断。
　　
　　开机几分钟后用手摸逻辑板上集成块的外貌温度，正常时应是微热，若温升太快，一样寻常表明该电路有故障征象。
　　

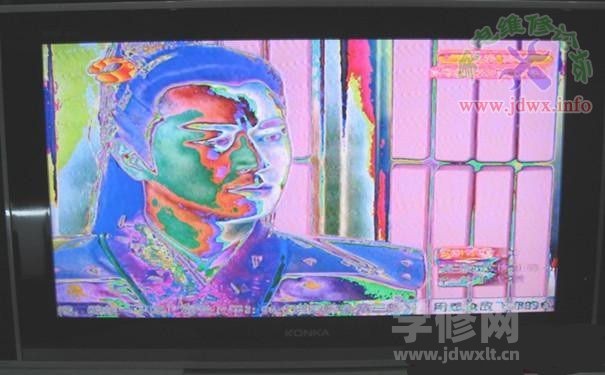

　　通常环境下，逻辑板破坏后导致的故障征象征象如下：图像无条理、缺乏细节或呈负像；或活动图像拖尾、清晰度差；或图像呈浮雕装，线条生硬；或图像上局部地区出现色斑、色块。
　　
　　故障征象征象3：屏上出现竖条
　　
　　分析检验：此故障征象又分两类：一是满屏均为彩色竖条；二是图像上部地区出现竖条。由于该类故障征象与液晶屏破坏的故障征象征象极为类似，一样寻常采取换用同型号逻辑板来精确判断故障征象部位。若更换逻辑板后，故障征象仍旧，则表明液晶屏有标题；否则，表明原逻辑板有故障征象。

检验实例：

1：机型:TLM4236P
机芯:液晶-MST6
故障征象征象:有声无图,黑屏
分析检验:开机查抄背光灯亮,检测屏供电12V正常.遥控开关机正常,这分析数字板控制部门工作正常.因此把重点放在对逻辑板的查抄上。

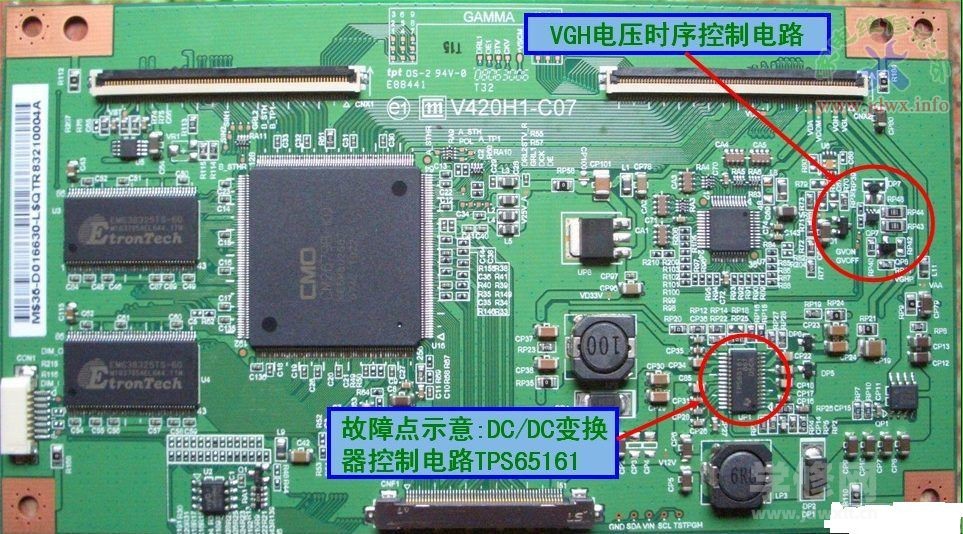

    逻辑板紧张是由格式变更器电路和DC/DC变更器电路构成.由于是屏不能点亮,以是把DC/DC变更器电路做为重点查抄,为检验方便,先扼要分析一下该电路的控制过程.
    VCC-PANEL进入UP1第20、21、22脚,颠末芯片内部转换从第18脚(SWB)输出2.5V电源通过UP5稳压得到1.8V给格式变更芯片提供供电.UP1的第11脚(DRN)通过DP7、C227、UP1第11脚内部构成的升压电路输出约-5.6V左右的VGL电源为行列驱动提供负压供电。
    UP1芯片内部检测到2.5V正常工作后,由LP7、LP2、DP2、DP6、UP1第4脚(SW) 5脚(SW)内部电路构成的升压电路开始工作,输出约16V的电源,UP1第27脚(GD)为QP1、QP2提供一个开启信号,16V电源颠末QP1,QP2得到VDA电源为行列驱动电路提供供电。
   当以上电路都正常工作后,VAAP颠末由DP5、CP18、UP1第10脚(DRP)内部构成的升压电路开始正常工作,通过RP21限流得到VGHP电源,VGHP通过QP8输出22V左右的VGH电源为行列驱动提供供电。
    从以上分析可以看出,该电路正常启动工作时存在严格的时序关系.因此依此时序关系分别查抄各路电源,发现VGHP电源仅为10.5V,而正常时为19.5V.VGH电源为0V,正常时应为18V.显然标题是因VGHP电源不能正常升压引起的。
   经检测UP1的第10脚电源为0V，而正常时10脚应能检测到2.25V的直流电源,互换检测时有5V左右的互换电源,但实测交直流电源均检测不到.丈量该脚对地电阻无非常,猜疑UP1第10脚内部破坏,更换后故障征象扫除。

2：　机型:TLM40V68P
　　机芯:液晶LCD-MST6M68FQ
　　故障征象征象:白屏
　　分析检验:开机查抄发现整机启动正常,但是屏亮起的时间较长,且亮起后出现白屏,伴音及整机其他功能均正常,因此将故障征象确定在逻辑板上。
　　起首检测逻辑板各路供电,发现VGHP检测点无电源,而正常时此检测点应有19.5V电源，再测别的几个检测点电源正常，取下逻辑板,测VGHP电源输出端对地电阻为0欧,显然这个标题就是因无VGHP电源引起，当取下滤波电容CP19时,复测VGHP输出端对地电阻规复正常，将逻辑板装回原机,开机故障征象依然仍旧，再测仍无VGHP电源,往前再测UP1第10脚有正常的直流2.25V和互换5V输出,VAA检测点也有正常的13V电源，由此确定无VGHP电源是因DP5开路所致,直接更换后后开机检测VGHP电源有正常的19.5V电源输出,整机规复正常。
　　分析该故障征象形成是由于VGHP电源是为gate级提供的高电位,也就是打开gate级的电源，当液晶LCD屏失去该电源时就会造成液晶LCD屏内部TFT不能正常工作而出现此类故障征象。

3：花屏（具有广泛意义）
    一样寻常来说，用户菜单正常，只是图像出现花屏征象。标题一样寻常是在电脑板及scaler处理处罚芯片电路上。这种环境可以举行补焊判断，通过按压芯片，观察屏幕花屏征象是否有显着变革，如果有显着变革，则是为此芯片虚焊所致，用特殊工具，如热风枪给IC加热，将打仗不良脚重新补焊即可。
    如果屏幕出现花屏和不定时花屏的故障征象，常见为LVDS插线打仗不良。这时整理毗连线即可。
    如果电视机花屏反复上电后，花的条纹、色彩有变革，那么一样寻常是驱动板故障征象，更换驱动板即可。
    如果花屏反复上电后，花的条纹、色彩无变革，那么就是屏自己坏掉了，这时间也得换驱动板试屏。

    花屏的一个不容忽视的因素：屏参错误
    屏参就是数字板信号送入屏逻辑板去的数据信号，具体地说就是厂家出的数字板可以配多种型号的液晶屏，但须要在总线里做相应的调解，就像crt彩电换显像管一样换后要调解暗平衡枕校幅等。屏不一样它们的信号数据也不一样。
    屏幕上出现图像与字符（这是与逻辑版故障征象的显着区别），有大概是屏参错误，这时可以进入总线调屏参。
    以长虹液晶电视为例，一样寻常来说进入总线方式：在TV模式下，将音量减到0，按住遥控器上的静音键3S后再按住本机菜单键，即可进入工厂模式菜单。调治方法及数据：Index背面的数字代表当前调治的索引号，在该页下可通过按“P+/P-”键切换到差异的索引号中。利用时，直接按数字键或按“P+/P-”键可以选择调治的项目，按“V+/V-”键调治项目标参数。
    液晶电视软件版本如果太低，屏参数据就轻易发生变革，还以长虹为例，也可以采取USB对呆板举行升级，先把软件解压后放到U盘的根目次下，把U盘插在本机的USB1，整机开机后，在TV状态下，按遥控器的“菜单”键后一连按6—1—6—9后，呆板主动检测U盘，提示是否须要升级。

    如果各人无法判断电视机花屏的缘故原由，发起还是请专业的修屏师傅来检验，由于差异品牌，型号的液晶电视机大概存在差异，而有些液晶电视机大概屏幕自己就存在缺陷。就本人修屏水平来说，由于没有专门的压屏机等专业装备，再加上自身的技能所限，跟修屏高手没法比，结果把本来能修复的屏硬是修报废的不可胜数，以是对待这种环境还是鉴戒审慎为好。


（注：斜体字为本文的增补）
